Подробная информация
Характер продукции

Подробная информация
Размер::	Подгонянный размер, 1/2 " ~48"	Аттестация::	CE ABS CE ASME DNV BV API
Количество::	1 блок	Упаковывая детали::	Не окурите или не окурите переклейку/деревянные паллет или случай
Степень::	45D или подгонянный	Применение::	трубопровод, масло, газ/масло/вода
Выделить:	CE локтя стальной трубы черноты 45Degree , Локоть стальной трубы CE черный , hongcheng чернота локтя трубы 45 градусов

Характер продукции

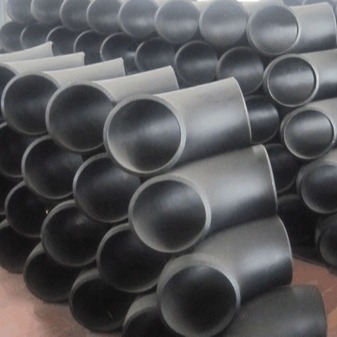

Сталь углерода 45 локоть стальной трубы черноты Dn 800 Sch Std Lr A234 Wpb штуцеров локтя трубы Ce степени

В системе трубопровода, локоть штуцер трубы который изменяет направление трубопровода.

Согласно углу, ° 45 и ° 180 3 90° наиболее обыкновенно используемое, к тому же, согласно потребностям проекта, он также включает ° 60 и другие анормалные локти угла.

Материалы локтя нержавеющая сталь, легированная сталь, сталь углерода, цветные металлы и так далее.

Объем применения:

Из-за своего хорошего всестороннего представления, локоть широко использован в химическом машиностроении, конструкции, дренаже, нефти, свете и легкой промышленности, топлении воды, защите от огня, электричестве, воздушно-космическом пространстве, судостроении и других основных проектах.

Описание	Локоть LR углерода стальной
Стандарт	ASTM B16.9, DIN JIS G3458 JIS G3462 17175 EN10253
Материал	A234 WP5/P9/P11/P12/P22/P91 A860 WPHY 52/60/65 A403 WP304/304L/316/316L/321 13CrMo44 10CrMo910 12CrMo195 Cr5Mo 15CrMo 12Cr2Mo
Размер	Внешний диаметр: толщина стены 6-2400mm: длина 1.0-200mm: 1-12m
Поверхность	Мельница, покрашенный, антиржавейный покрывать, etc
Применение	Труба боилера, химикат удабривает трубу, трубу масла/газа, жидкую трубу, бурильную трубу, Труба для жидкости под высоким давлением, труба структуры, etc

NPS	O.D. D	90° Длинный Rad Центр, который нужно закончиться	45° Длинный Rad Центр, который нужно закончиться B	90° 3D Центр, который нужно закончиться	45° 3D Центр, который нужно закончиться B
1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1.1/4	42,2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60,3	76	35	152	63
2.1/2	73	95	44	190	79
3	88,9	114	51	229	95
3.1/2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Локоть 45 градусов углерода стальной & размеры локтя 90 градусов углерода стальные в миллиметрах если не указано иное. Толщина стены (t) должна быть определена клиентом.

ДОПУСКИ РАЗМЕРОВ ЛОКТЕЙ СВАРНОГО СОЕДИНЕНИЯ ВСТЫК - 45° И 90° - LR И 3D - ASME B16.9

Номинальный размер трубы	1/2 до 2.1/2	3 до 3.1/2	4	5 до 8
Внешний диаметр на наклоне (d)	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Внутри диаметра на конце	0,8	1,6	1,6	1,6
Центр для того чтобы закончить LR (A/B)	2	2	2	2
Центр для того чтобы закончить 3D (A/B)	3	3	3	3
Номинальный размер трубы	10 до 18	20 до 24	26 до 30	32 до 48
Внешний диаметр на наклоне (d)	+ 4 - 3,2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Внутри диаметра на конце	3,2	4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Центр для того чтобы закончить LR (A/B)	2	2	3	5
Центр для того чтобы закончить 3D (A/B)	3	3	6	6
Толщина стены (t)	Меньше чем 87,5% из номинальной толщины стены

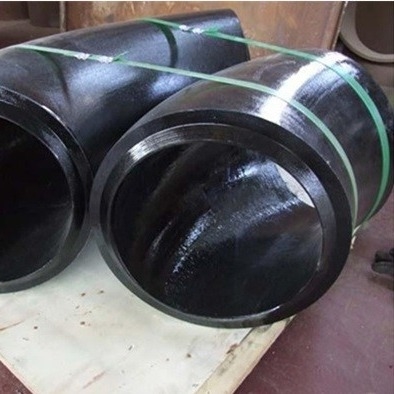

Локоть стальной трубы черноты 45 градусов для аттестации CE трубопровода 2

Размеры локтя ASTM A234 WPB

Стандарт: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Диаметр: DN20 к DN1500/3/4" до 60"

Расписание: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Радиус: Короткий радиус (СТАРШИЙ) и длинный радиус (LR)

Тип: Безшовный и сваренный

Поверхность: Черный праймер, гальванизировал

Локоть стальной трубы черноты 45 градусов для аттестации CE трубопровода 3

Локоть стальной трубы черноты 45 градусов для аттестации CE трубопровода 4

Локоть стальной трубы черноты 45 градусов для аттестации CE трубопровода 5

Локоть стальной трубы черноты 45 градусов для аттестации CE трубопровода 6

Локоть стальной трубы черноты 45 градусов для аттестации CE трубопровода 7
