Подробная информация
Характер продукции

Подробная информация
Номер модели::	1/2» - 36"	Аттестация::	ISO TUV
Количество::	1 блок	Упаковывая детали::	Не окурите или не окурите переклейку/деревянные паллет или случай
СТЕПЕНЬ::	45° 90° 180°	Стандарт::	ASTM B16.9, DIN JIS G3458 JIS G3462 17175 EN10253
Выделить:	Локоть трубы TUV безшовный гальванизированный , Безшовный ISO гальванизировал локоть трубы , Локоть безшовной трубы TUV 45Degree

Характер продукции

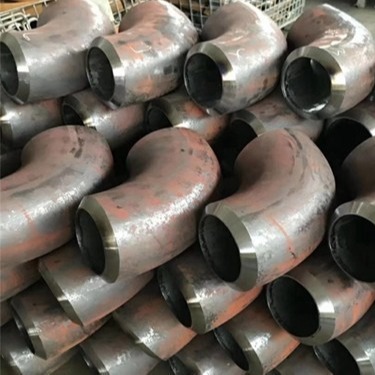

Сажа локтя стальной трубы Astm A234 Wpb локтя стальной трубы безшовная гальванизировала

ASTM A234 WPB общая ранг для локтя радиуса 90 градусов длинного, который одно из сильно потребованное. Они доступные в ряде крупноразмерного и толщины. Они имеют хорошую работу и будут достаточным большинств промышленные потребности трубопровода.

Сколько типов локтя стальной трубы?

Согласно форме, прямо и уменьшающ локоть.

В зависимости от угла, нормально локоть 45 градусов, 90 градусов и 180 градусов.

Как основано на радиусе, длинный радиус (1.5D) и короткий локоть радиуса (1D).

Для соединения, их смогите разделенный в локоть сварки гнезда, локоть сварного соединения встык и продетый нитку локоть.

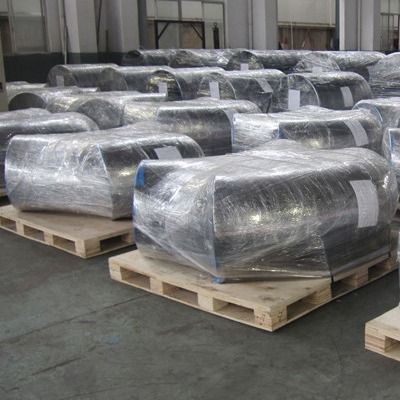

Пакет локтя 90 градусов

Мы не отметили все штуцеры углерода стальные Buttweld с именем, рангом, жарой толщина не, размера, стандарта и расписания. После сделанный взрывать, красить и отмечать 90 локтя степени ASTM A234 WPB, наши работники создали программу-оболочку они с пластиковой пеной и упаковали их в деревянные случаи или паллеты.

Ясные ярлыки маркированы на вне пакета для легкого идентификации количества и большая забота удостоверения личности продукта позабочена во время деятельности и транспорта.

Размеры локтя углерода стальные

Размеры локтя 90 градусов углерода стального & локтя 45 градусов

NPS	O.D. D	90° Длинный Rad Центр, который нужно закончиться	45° Длинный Rad Центр, который нужно закончиться B	90° 3D Центр, который нужно закончиться	45° 3D Центр, который нужно закончиться B
1/2	21,3	38	16
3/4	26,7	38	19	57	24
1	33,4	38	22	76	31
1.1/4	42,2	48	25	95	39
1.1/2	48,3	57	29	114	47
2	60,3	76	35	152	63
2.1/2	73	95	44	190	79
3	88,9	114	51	229	95
3.1/2	101,6	133	57	267	111
4	114,3	152	64	305	127
5	141,3	190	79	381	157
6	168,3	229	95	457	189
8	219,1	305	127	610	252
10	273	381	159	762	316
12	323,8	457	190	914	378
14	355,6	533	222	1067	441
16	406,4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	946
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Локоть 45 градусов углерода стальной & размеры локтя 90 градусов углерода стальные в миллиметрах если не указано иное. Толщина стены (t) должна быть определена клиентом.

ДОПУСКИ РАЗМЕРОВ ЛОКТЕЙ СВАРНОГО СОЕДИНЕНИЯ ВСТЫК - 45° И 90° - LR И 3D - ASME B16.9

Номинальный размер трубы	1/2 до 2.1/2	3 до 3.1/2	4	5 до 8
Внешний диаметр на наклоне (d)	+ 1,6 - 0,8	1,6	1,6	+ 2,4 - 1,6
Внутри диаметра на конце	0,8	1,6	1,6	1,6
Центр для того чтобы закончить LR (A/B)	2	2	2	2
Центр для того чтобы закончить 3D (A/B)	3	3	3	3
Номинальный размер трубы	10 до 18	20 до 24	26 до 30	32 до 48
Внешний диаметр на наклоне (d)	+ 4 - 3,2	+ 6,4 - 4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Внутри диаметра на конце	3,2	4,8	+ 6,4 - 4,8	+ 6,4 - 4,8
Центр для того чтобы закончить LR (A/B)	2	2	3	5
Центр для того чтобы закончить 3D (A/B)	3	3	6	6
Толщина стены (t)	Меньше чем 87,5% из номинальной толщины стены

Размеры локтя ASTM A234 WPB

Стандарт: ASME B16.9, SH3408, HG/T21635/21631, SY/T0510

Диаметр: DN20 к DN1500/3/4" до 60"

Расписание: Sch 20, STD, 40, XS, 80, 100, 120, 160, XXS

Радиус: Короткий радиус (СТАРШИЙ) и длинный радиус (LR)

Тип: Безшовный и сваренный

Поверхность: Черный праймер, гальванизировал

Безшовный гальванизированный локоть трубы аттестация ISO TUV 45 градусов 0

Безшовный гальванизированный локоть трубы аттестация ISO TUV 45 градусов 2

Безшовный гальванизированный локоть трубы аттестация ISO TUV 45 градусов 3

Безшовный гальванизированный локоть трубы аттестация ISO TUV 45 градусов 4

Безшовный гальванизированный локоть трубы аттестация ISO TUV 45 градусов 5

Безшовный гальванизированный локоть трубы аттестация ISO TUV 45 градусов 6

Безшовный гальванизированный локоть трубы аттестация ISO TUV 45 градусов 7
