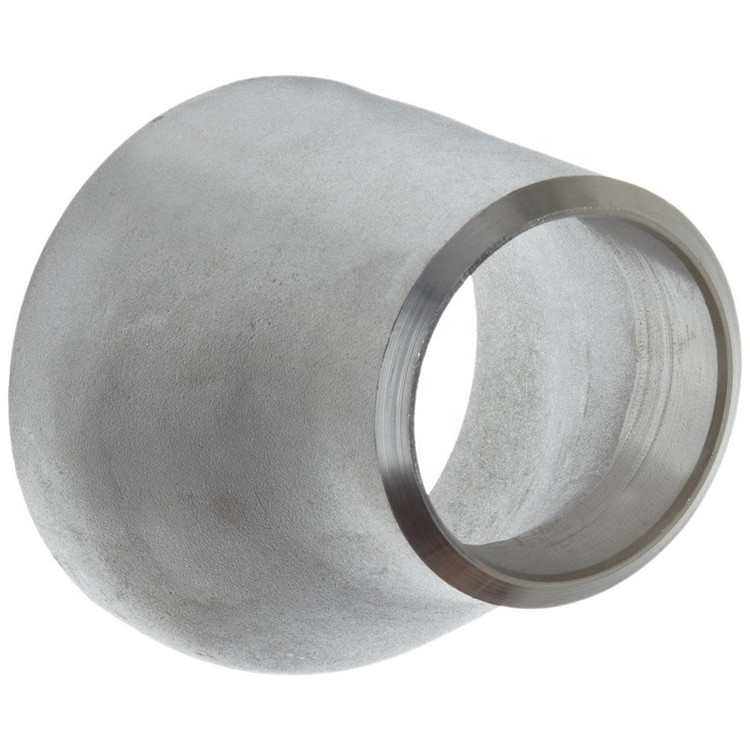

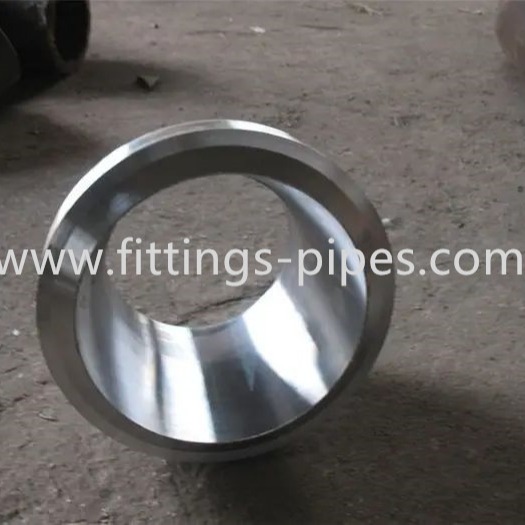

Редуктор трубы Inconel эксцентричный, редуктор сварного соединения встык легированной стали концентрический

Характер продукции

Батт редукторов стальной трубы перекрестный сварил редукторы концентрических редукторов Inconel Incoloy легированной стали штуцеров эксцентричные

Список спецификации

Редуктор стальной трубы компонент используемый в трубопроводах для уменьшения своего размера от большой к небольшой скважине в соответствии к внутреннему диаметру. Длина уменьшения здесь равна к среднему более небольших и более больших диаметров трубы. Здесь, редуктор можно использовать как отражетель или сопло. Редуктор помогает во встрече существующего тубопровода разнообразных размеров или гидравлической подачи пронзительных систем.

Использование стального редуктора унесено в химических фабриках и электростанциях. Оно делает пронзительную систему надежным и компактным. Оно гарантирует пронзительную систему от любого вида неблагоприятных удара или деформации при нагреве. Когда оно на круге давления, оно предотвращает от любого типа утечки и легок установить. Никель или покрыть хромом покрытые редукторы расширяет долговечность изделия, полезную для высоких линий пара, и предотвращает корозию.

Типы редуктора

2 типа редуктора, концентрического редуктора и эксцентричного редуктора.

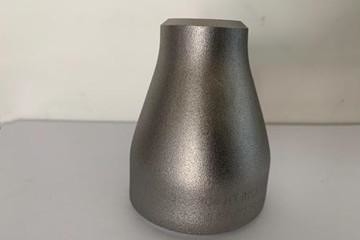

Концентрический редуктор

Этот редуктор состоит из симметричных и конических форменных штуцеров которые увеличивают или уменьшают диаметр поровну о линии оси. Для примера, когда 1" переходы трубы к труба ¾», тогда верхняя часть или дно трубы не останется вровень. Оно широко использован когда одиночный или множественные изменения диаметра.

Эксцентричный редуктор

Конически форменный штуцер который уменьшает или увеличивает диаметр, только он не симметричны о линии оси. Это использовано в системах труб-работы для уменьшения диаметра трубы от одного размера к более большому или небольшому размеру.

Ряды от различных типов соединения, редуктора трубы смогли быть расклассифицированы с редуктором сварки гнезда и редуктором сварного соединения встык.

Редуктор сварки гнезда также вызвал вставку сварки гнезда, он имеет 3 типа 1, 2 и 3. изготовляя стандарта исполняют к ASME B16.11.

Сварка гнезда сопротивляется ½ прочности сварки встык, поэтому она использована для труб небольш-диаметра обладая диаметром NPS 2 или более менее. Сварное соединение встык имеет хорошую прочность, по мере того как соответствующее для высоких трубопроводов давления и температуры.

Скошенные концы редуктора сварного соединения встык в плане или, изготовленный в соответствии с ASME B16.9 и сваривая процессом согласовывая ASME B16.25.

Место происхождения: Китай

Редукторы трубы приходят в концентрические редукторы и эксцентричные редукторы. Они сделаны из стали углерода, легированной стали, нержавеющей стали, стали низкой температуры или стали высокой эффективности, etc

Название продукта: Концентрический/эксцентричный редуктор

Размер: ″ 1/2 – 72 ″

Безшовный локоть: ″ DN15~DN600 ″ ~24 1/2

Сваренный локоть: 4 ″ DN150~DN1800 ″ ~72

Стена Thinkness: sch10, sch20, sch30, std, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, std, sch5s, sch20s, sch40s, sch80s

Максимальная толщина: 120mm

Стандарт: ANSI B16.9/16,28, ASTM A53/A106, API 5L, ASME B36.10M-1996, DIN2605/2615/2616, JIS P2311/2312

Материал: Сталь углерода, легированная сталь, нержавеющая сталь

Поверхностное покрытие: Прозрачное гальванизированное масло, ржавчин-защитное черное смазочное минеральное масло или горячее.

Чертеж с данными:

Размеры редукторов ANSI /ASME B16.9, Buttweld концентрический чертеж габаритных размеров редуктора, ексцентрик Buttweld

Штуцеры безшовной трубы редуктора JIS SCH STD концентрические эксцентричные

Штуцеры безшовной трубы редуктора SCH STD концентрические эксцентричные

Характер продукции

Редуктор штуцер трубы используемый для диаметра трубы. Обыкновенно используемое формирующ процесс уменьшает диаметр отжимая, расширяющ диаметр отжимая или уменьшая диаметр плюс расширяя диаметр отжимая, и штемпелевать формировать можно также использовать для уменьшения труб диаметра некоторых спецификаций.

a. Уменьшение диаметра/формировать расширения диаметра

Уменьшение диаметра формируя процесс небольших и небольших голов положить пробел трубки с таким же диаметром как большой конец небольших и небольших голов в фасонный штамп, и отжимает трубку в осевом направлении для того чтобы сделать движение металла вдоль полости и сокращения прессформы в форму. Согласно размеру уменьшенного диаметра редуктора, оно разделен в бывшую прессу формируя или множественную формируя прессы.

b. Штемпелевать и формировать

В дополнение к пользе стальных труб по мере того как сырье для произведения небольших и небольших голов, некоторых спецификаций небольших и небольших голов может также быть произведено штемпелюя процессом стальных пластин. Форма пунша используемого для рисовать конструирована со ссылкой на размер внутренней поверхности головы размера, и прикрытая стальная пластина пробита и протягивана с пуншем.
